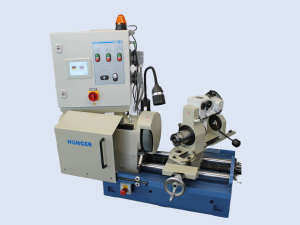

VKM4A

Ventilschleifmaschine
für Ventile mit Schaft-Ø
bis 40mm

Einsatzbereich:

Durch die solide Bauart eignet sich die VKM4A besonders für den Dauereinsatz in Instandsetzungsbetrieben.

Technische Daten:


Arbeitsbereich:
   Ventilschaft-Ø      9 - 40mm
   Max. Ventilteller-Ø 320mm
    Ventilsitzwinkel 0°- 90°
Schleifspindel:
   Schleifscheiben-Ø   250mm
   Drehzahl bei 50 Hz  2800 U/min
Werkstückspindel:
   Drehzahl 5 - 50 U/min
 Kühlmitteleinrichtung:
   Inhalt 5 Liter
Elektrische Ausrüstung:
   Anschlussspannung 400V±10%
   (3ph 50/60Hz)   oder 230V±10%
   Leistungsalufnahme 0,6kW
Abmessungen:
   Länge 1550mm
   Breite 900mm
   Höhe max. 1250mm
Gewicht:
   Nettogewicht 300kg

Merkmale:

Maschinenbett:
Kräftig verrippter Gußkörper mit aufgesetztem Schleifspindelstock.

Schleifspindelstock:
Die wartungsfreie Hochleistungs- Motorschleifspindel sitzt in dem kastenförmigen Schleifspindelstock, der sich durch besonders gute Schwingungsdämpfung auszeichnet.

Abrichteinrichtung:
Zum Abrichten der Schleifscheibe ist im Schleifspindelstock ein durch ein Handrad verfahrbarer Abrichtschieber gelagert, so dass auch bei eingespanntem Ventil abgerichtet werden kann.

Werkstückspindelstock:
Monolithischer Gußkörper mit wartungsfreien Lagern für die Werkstückspindel. Einspannung der Ventile mittels Spannzangen.
Langgestreckte Drehplatte mit Feineinstellung für den Schleifwinkel.
Reibungsarme Längsführung des Werkstückschlittens auf Stahlwellen zum leichtgängigen Bewegen des Ventils entlang der Schleifscheibe.
Der Werkstückspindelstock kann auf der Drehplatte stets so eingerichtet werden, dass jedes Ventil in dem Bereich des Ventilschaftes, der normalerweise in der Ventilführung geführt ist, eingespannt werden kann. Zum zusätzlichen Abstützen von langen Ventilen kann auf der Drehplatte eine Lünette (Option) angeordnet werden.

Kühlmitteleinrichtung:
Der Kühlmittelbehälter ist als Einschub im Maschinenbett untergebracht und kann zur Reinigung herausgezogen werden.

Lünette:
Zum zusätzlichen Abstützen von Venilen mit Schaft Ø 16 - 40 mm.

Pendelautomatik mit Schaltnocken:
Die Pendelautomatik bewirkt eine oszilliernde Bewegung der Schleifscheibe entlang der Sitzfläche am Ventilteller und ermöglicht dadurch eine hohe Zerspanleistung bei optimaler Oberflächengüte.
Entfällt beim Einbau der digitalen Zustell-/ und Pendelautomatik.

Kugelrollspindelsystem (Option):
für die Pendelautomatik bei Dauereinsatz. Die Kugelrollspindel führt die präzisen Längsbewegungen des Werkstückspindelstockes aus.
Erforderlich bei digitaler Zustell-/ und Pendelautomatik.

Digitale Zustell-/ und Pendelautomatik (Option) - seit 2023 neue Version erhältlich:
Die Zustellautomatik bewirkt eine schrittweise Zustellung der Schleifscheibe entsprechend einem vorgewählten Schleifprogramm.
Die Anzahl der Zustellschritte, der zeitliche Abstand der Zustellschritte, die oszillierende Bewegung des Ventils, sowie die Ausfeuerzeit können vorgewählt werden.
