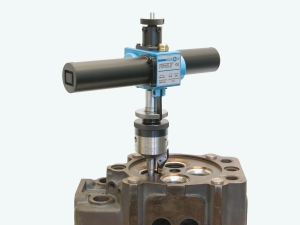

VDS2E

Ventilsitzdrehmaschine für Sitzdurchmesser 35-90mm

Vorteile:

  • Extrem kurze Bearbeitungszeit!
  • Kein Schleifstaub!
  • Kein Lärm!
  • Betrieb mit Schutzkleinspannung!

Technische Daten:


Arbeitsbereich:
   Ventilsitzdurchmesser 35 - 90mm
   Ventilsitzwinkel 0°- 50°
Vorschubbewegungen:
   Drehzahl  280/360 U/min
   Planvorschub 0,05mm/U
Elektrische Ausrüstung:
   Anschlussspannung 230V±10%
   (1Ph 50/60Hz)      oder 120V±10%
                                   oder  277V±10%
   Leistungsaufnahme 0,2kW
   Betriebsspannung 30/42VDC
Abmessungen:
   Länge 410mm
   Breite 125mm
   Höhe 350mm
Gewicht:
   Nettogewicht 7,4kg

Merkmale:

Für einen gleichmäßigen Antrieb des Ausdrehkopfes sorgen zwei Elektromotoren, deren Drehzahl umschaltbar ist.
Der Ausdrehkopf ist auswechselbar, so dass der vorgeschriebene Sitzwinkel durch entsprechende Wahl des Ausdrehkopfes genau eingehalten werden kann.
Rundheit, Konzentrizität, Sitzwinkel und Oberflächengüte des ausgedrehten Ventilsitzes entsprechen den Vorgaben der Motorenhersteller.

Handhabung:

Zunächst Piloten in die Ventilführung einspannen.
Maschine auf den Piloten stecken und den Drehmeißel vor die Innenkante des Ventilsitzes positionieren.
Schnitttiefe mit der fein unterteilten Zustellskala einstellen.
Auf Knopfdruck wird der Ventilsitz unter dem vorgegebenen Sitzwinkel ausgedreht.
