Ventile und Ventilsitze instandsetzen

UDM4E

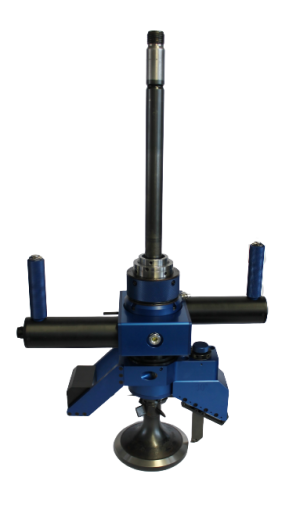

Die neue mobile HUNGER Universal-Drehmaschine UDM4E ist eine vielseitig einsetzbare Drehmaschine, mit modularen Komponenten zum nacharbeiten der Sitzfläche an Ventilen und an Ventilsitzen, sowie zum Ausdrehen von Sitzringbohrungen und zum Plandrehen der Dichtflächen an Zylinderköpfen, Laufbuchsen und Motorblöcken von großen Diesel- und Gasmotoren.

Vorteile:

  • Kein Staub
  • Kein Lärm
  • Kompakt und Mobil
  • Schnelle Bearbeitung
  • Niedrigspannung, um elektrische Gefahren zu vermeiden

Wichtige Merkmale:

  • Kein Schleifstaub, daher eine saubere Arbeitsweise
  • Handliches und kompaktes Design
  • Modularer Aufbau mit optimal auf die jeweilige Nacharbeit abgestimmten Komponenten
  • Betrieb mit Sicherheitskleinspannung zum Schutz gegen elektrischen Schlag
  • Netzgerät mit Weitbereichseingang für alle gängigen Netzspannungen
  • Schnelle Einrichtung am Arbeitsplatz
  • Einfache Handhabung
  • Die wirtschaftliche Alternative für den Einsatz vor Ort oder in der Werkstatt

»Rundheit, Konzentrizität und Oberflächengüte der nachbearbeiteten Flächen liegen innerhalb der Herstellerspezifikationen oder sind sogar besser«

Technische Daten:


Arbeitsbereich:
Ventilbearbeitung
 Ventile mit Schaftdurchmesser 16 - 37mm
 Ventile mit Sitzdurchmesser 60 - 230mm
 Ventile mit Sitzwinkel 45° - 20°
 Ventile mit Mindestlänge > 400mm
Ventilsitzbearbeitung
 Ventilsitze mit Durchmesser 60 - 230mm
 Ventilsitze mit Sitzwinkel 19,5° - 45°
weitere Informationen finden Sie in unserem Katalog/Prospekt
Vorschub:
 Drehzahlbereich 120 - 350 U/min
 Planvorschub 0,12 mm/U
Elektrische Ausrüstung:
 Eingangsspannung Netzgerät 100 - 300 VAC
 Leistungsaufnahme 0,5 kW
 Betriebsspannung der Maschine max. 58 VDC
Maße und Gewicht:
 Antriebseinheit - Länge/Breite/Höhe ca. 485 /175 / 450mm
 Netzgerät - Länge/Breite/Höhe ca. 380 /180 / 210mm
 Basismaschine - Netto Gewicht ca. 18kg
 Antriebseinheit - Netto Gewicht ca. 8kg
Technische Änderungen vorbehalten
