Konusfläche instandsetzen

Konusfläche instandsetzen

Einsatzbereich:

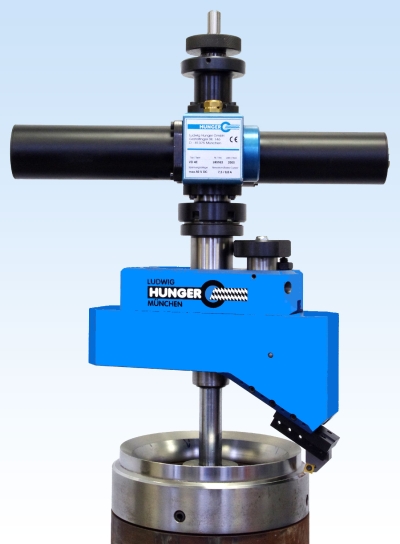

Mit der VD4HD/-30° Konusdrehmaschine  kann die Konusfläche am Ventilkäfig instandgesetzt werden.

Arbeitsbereich:

Max. Drehdurchmesser               250mm
Winkel der Vorschubbewegung    -30°

Merkmale:

Antrieb und Getriebekopf der VD4HD/-30° sind identisch mit dem Antrieb und Getriebekopf der Ventilsitzdrehmaschine VD4HD und werden daher nur dann benötigt, falls keine VD4HD vorhanden ist.
Am Getriebekopf wird anstelle eines Ausdrehkopfes für Ventilsitze der D4/-30° Ausdrehkopf für die Konusfläche befestigt.
Zum Zentrieren der VD4HD/-30° wird derselbe Pilot wie für die Sitzbearbeitung verwendet.
